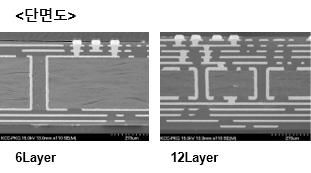

FCBGA는 반도체 칩과 패키지 기판을 Flip Chip Bump로 연결하며, 기판 회로의 미세화 및 고다층에 따른 층간 미세 정합이 요구됩니다. 특히 High Performance Computing 대응을 위해 Large Body Size 및 고다층 기술을 필요로 하며, Single Unit Flip Chip Substrate로 제작되어 Server, AI 제품에 적용됩니다.
| Description | Design | ||
|---|---|---|---|
| Patterning | Line / Space | SAP | 9 / 12 |
| ISAP | 9 / 12 | ||
| Drilling | Via / Land | PTH | 100 / 200 |
| Laser | 60 / 85 | ||
| Bump | PAD | 95 | |
| SRO | 70 | ||
| Pitch | 130 | ||
| Die Bump Type | SAC 305, Sn0.7Cu | ||
| Surface Treatment | OSP+SOP, Immersion Tin | ||
